Supporto a scomparsa regolabile Phantom per mensola in legno
Reggimensola a scomparsa regolabile per mensole in legno sospese per un design minimal
– Supporto a scomparsa regolabile Phantom per mensola in legno ideale per installazione a parete di mensole per ambiente domestico o da ufficio.

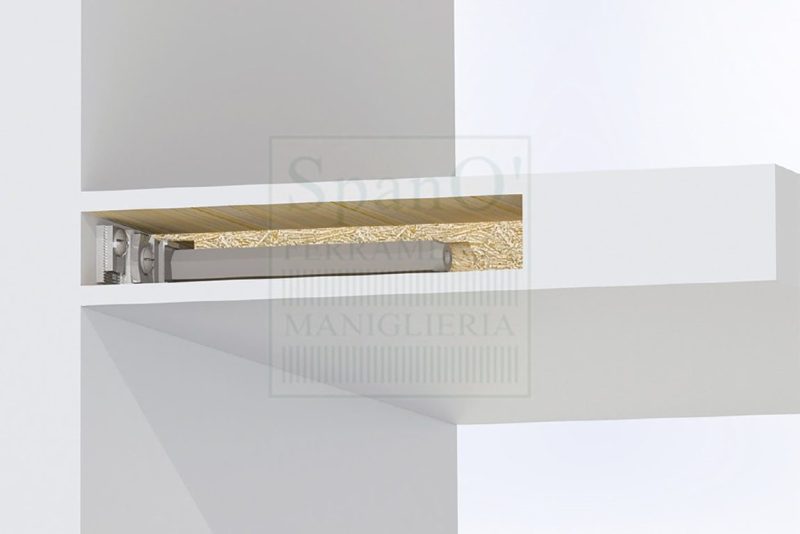

– Supporto a Phantom per applicazioni invisibili: il codolo in acciaio zincato viene infilato nel foro precedentemente praticato sullo spigolo della mensola che andrà in appoggio a parete. Il supporto a scomparsa regolabile Phantom viene invece tassellato a parete mediante apposita viteria e tasselli meccanici. Si realizza in questo modo una mensola sospesa a parete senza ferramenta a vista.
– Supporto a scomparsa Phantom per mensola in legno dal fissaggio a tasselli meccanici: i particolari tasselli meccanici in dotazione al supporto a scomparsa regolabile Phantom sono ideali per applicazioni su pareti in cemento pieno ma anche su mattone forato (non sono invece adatti su pareti in cartongesso). In questo modo viene garantito un ancoraggio solido e sicuro del supporto a scomparsa Phantom.
– Supporto a scomparsa Phantom REGOLABILE: la base dei reggimensola a scomparsa Phantom dispone di 3 differenti regolazioni indipendenti tra loro e che riguardano l’asse orizzontale, verticale e di inclinazione della mensola. Le regolazioni sono accessibili a mensola sfilata e vengono gestite intervenendo su apposite viti di regolazione. Mensole sempre allineate col supporto a scomparsa regolabile Phantom!
– Si raccomanda l’utilizzo del supporto a scomparsa Phantom su mensole di spessore minimo pari a 25 mm.
– Portata supporto a scomparsa Phantom: 20 kg a coppia per mensola 900 x 300 mm, e 15 kg a coppia per mensole 900 x 350 mm. Per mensole di dimensione superiore a 900 mm. è raccomandato l’utilizzo di un terzo supporto a scomparsa. Per migliorare ulteriormente il sostegno della mensola è possibile utilizzare più supporti Phantom per mensola.
– Distanza massima raccomandata tra la coppia di supporto a scomprasa regolabile Phantom: 700 mm.
– Per maggiore rigidezza della mensola utilizzare un eccentrico Ø15 con perno M6.
Supporto a scomparsa regolabile Phantom per mensola in legno – Specifiche tecniche
Regolazioni supporto a scomparsa regolabile Phantom:
– Regolazione verticale: ±3 mm.
– Regolazione orizzontale: ±4 mm.
– Regolazione inclinazione: ±2°.
– Massimo ingombro in profondità del supporto a scomparsa regolabile Phantom: 112,5 mm
– Foro da effettuare sulla mensola in legno: 12,5 mm.
– Si raccomanda di effettuare un foro sul bordo mensola di almeno 117 mm in profondità
– Scanalatura da effettuare sul bordo mensola per incasso staffa regolabile: 21 x 95 mm.
– Materiale del corpo del supporto a scomparsa regolabile Phantom: acciaio zincato.
– Per maggiori informazioni tecniche e le specifiche di montaggio sul supporto a scomparsa regolabile Phantom visitare il seguente link:
>> SPECIFICHE TECNICHE E ISTRUZIONI MONTAGGIO SUPPORTO PHANTOM<<
Di seguito schema di foratura per applicazione semplice del supporto a scomparsa Phantom o per l’abbinamento ad eccentrico Ø15 con perno M6.
Supporto a scomparsa regolabile Phantom per mensola in legno – Dotazione
– Supporto a scomparsa regolabile Phantom per mensola in legno
– Viteria e tasselli per il fissaggio
