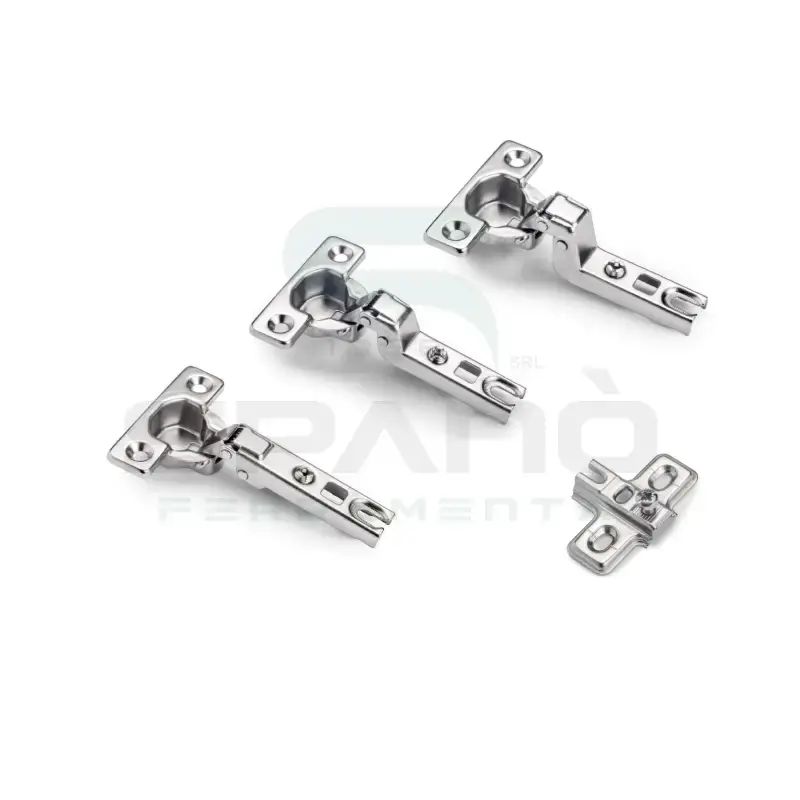

Cerniera A MOLLA X12 Emuca con basetta regolabile
Cerniera funzionale ed economica per realizzare ante mobili e da cucina con soft-closing
La cerniera Emuca X12 è una soluzione compatta, pratica ed economica, progettata specificamente per ante in legno da mobile, bagno o cucina di piccole dimensioni. Questa cerniera a scodellino si distingue per il foro da Ø 26 mm, ideale per l’installazione su ante con spessore ridotto compreso tra 12 e 18 mm. Per ante con spessori maggiori o per chi desidera il meccanismo con ammortizzatore integrato per la chiusura rallentata (soft-closing), si consiglia di orientarsi su modelli come l’Emuca X91 o le cerniere Blum Clip Top Blumotion o Hettich Sensys.

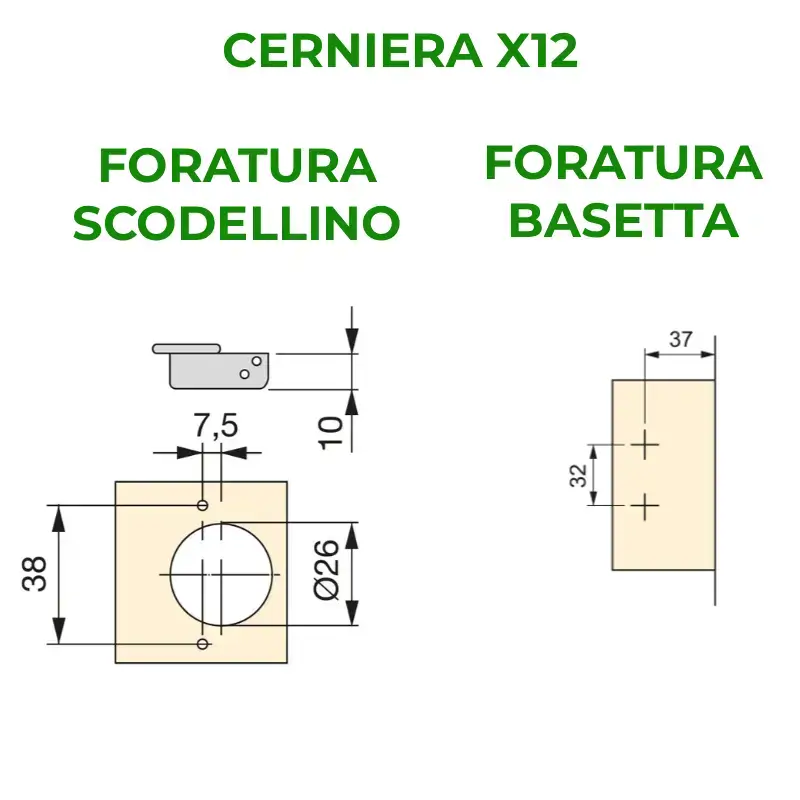

I dettagli tecnici garantiscono affidabilità e facilità d’uso: l’apertura massima raggiunge i 95°, mentre la molla integrata assicura un’efficace auto-chiusura dell’anta. Il montaggio del braccio sulla basetta sfrutta il pratico innesto a baionetta, che semplifica notevolmente le fasi di installazione e rimozione. Sia la cerniera sia la basetta presentano fori per il fissaggio mediante viti truciolari (consigliate con diametro 3,5 – 4 mm e lunghezza 16 – 18 mm). L’interasse dei fori di fissaggio dello scodellino è di 38 mm.
Inoltre, il sistema di regolazione tridimensionale 3D consente un allineamento preciso dell’anta agendo in profondità (±2 mm), in altezza (±2 mm) e in larghezza/sormonto (±1 mm).
La qualità costruttiva in acciaio nichelato è avvalorata dalla certificazione CATAS, testata su 40.000 cicli di apertura e chiusura.
Battute cerniera a molla X12 Emuca

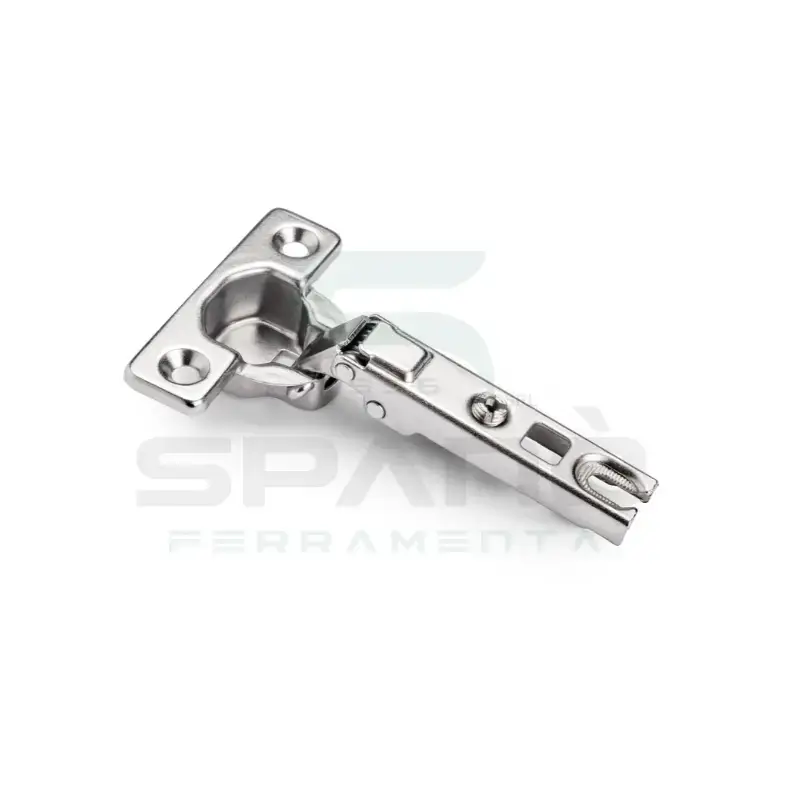

Battuta esterna
In chiusura la cerniera fa si che l’anta copra interamente il fianco di battuta del mobile. Tipicamente si calcoli un sormonto di 18-19 mm. per la cerniera a molla X12 Emuca con battuta esterna. La basetta in dotazione è la B=0.

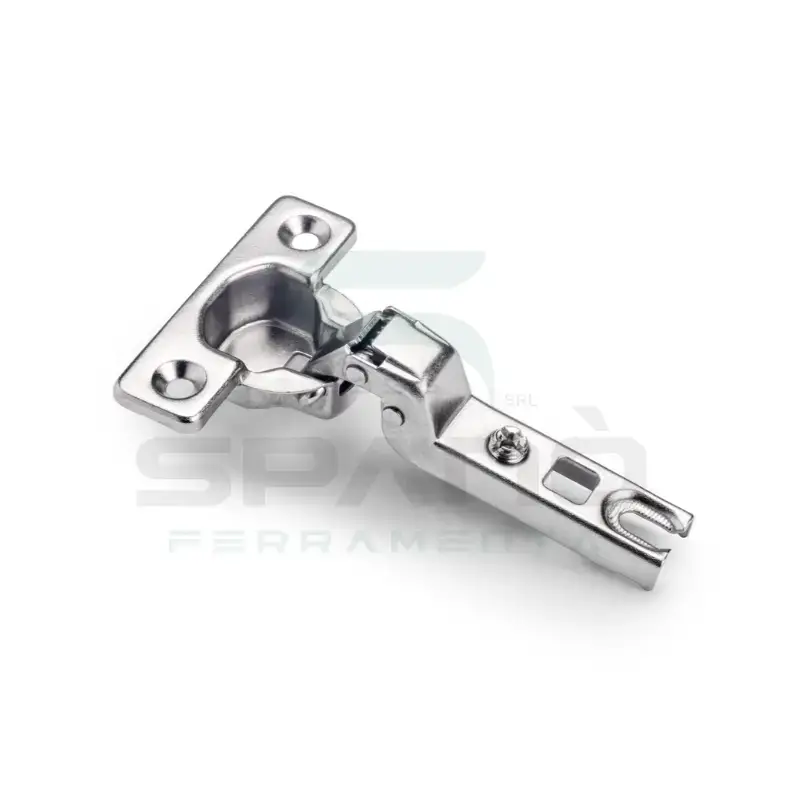

Mezza battuta
In chiusura la cerniera fa si che l’anta copra parzialmente il fianco di battuta del mobile; tipicamente si calcoli un sormonto di 9-9,5 mm. per la cerniera a molla X12 Emuca con mezza battuta. La basetta in dotazione è la B=0.

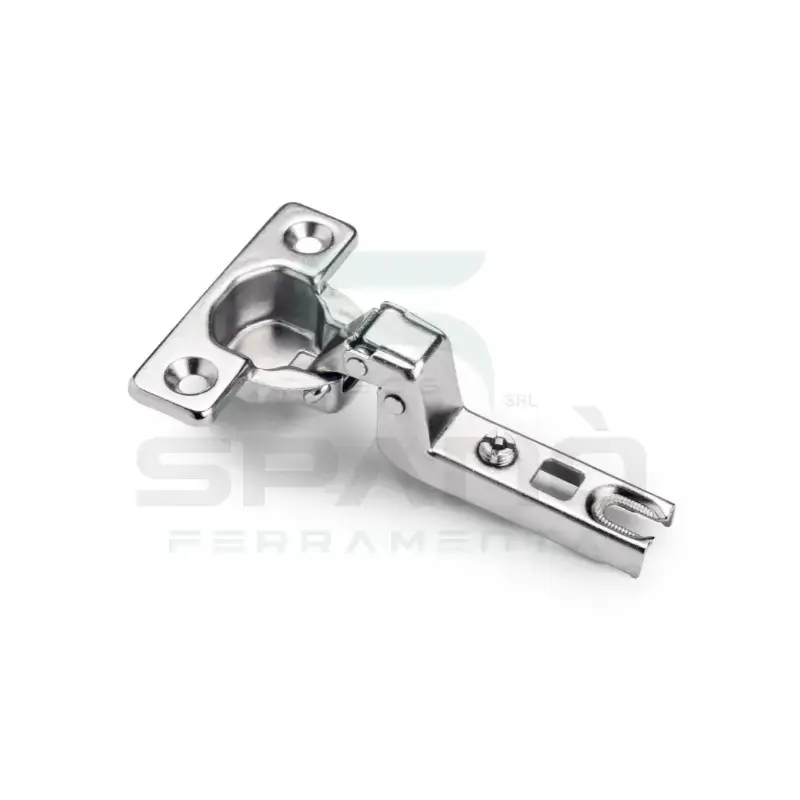

Battuta interna
In chiusura la cerniera X12 fa si che l’anta chiuda ad interno fianco del mobile. La basetta in dotazione è la B=0.
Cerniera a molla X12 Emuca – Dotazione
– Cerniera a molla X12 col tipo di battuta scelto con fori di fissaggio a vite
– Corrispondente basetta regolabile con predisposizione fissaggio a vite
