Cerniera 180° regolabile per montaggio intermedio

Cerniera 180° regolabile per montaggio intermedio

Cerniera ad attacco diretto per montaggio intermedio ed ampio angolo di apertura a 180°

– Cerniera 180° regolabile per montaggio intermedio ideale per applicazioni su ante che necessitano un’apertura scavalcando di fatto una sporgenza presente sul fianco cerniera.

– Cerniera per montaggio intermedio: la speciale progettazione di questa cerniera consente l’applicazione tra due ante in cui la prima necessita di aprire sulla seconda scavalcandola in apertura. In fase di chiusura le ante vengono distanziate di soli 8 mm di fuga imposta dal perno della cerniera che realizza anche il punto di rotazione esterno dell’anta su cui la cerniera è applicata. Come risultato la cerniera per montaggio intermedio permette alla prima anta di sovrapporsi alla seconda sporgente ruotando di 180°.

– Cerniera 180° regolabile per montaggio intermedio con attacco diretto: il corpo unico della cerniera prevede uno scodellino di diametro 35 mm da incassare sull’anta e una base per attacco diretto a vite sul fianco mobile. Non vi è bisogno di alcuna basetta per il montaggio tra anta e fianco mobile.

– Cerniera 180° per montaggio intermedio REGOLABILE: la vite presente sullo scodellino della cerniera permette l’allineamento in orizzontale dell’anta consentendo una regolazione di ± 3mm.

– Cerniera regolabile 180° per montaggio intermedio con scodellino da 35 mm di diametro: il diametro di 35 mm. del foro di incasso scodellino della cerniera sull’anta è uno standard altamente diffuso sia in ambito cucina che su mobili di arredamento, consentendo peraltro il ri-adattemento di vecchie ante per nuovi utilizzi quali appunto il montaggio intermedio.

– L’attacco diretto della cerniera regolabile 180° per montaggio intermedio presenta asole idonee all’utilizzo di viti truciolari 4×16/18 mm o di eurovite da 6,3 mm.

Cerniera 180° regolabile per montaggio intermedio – Caratteristiche tecniche



– Cerniera per montaggio intermedio ideale per spessori anta fino a 20 mm.

– Foro incasso scodellino cerniera: 35 mm.

– Angolo di apertura: 185°

– L’interasse fori per fissaggio scodellino della cerniera è di 52 mm..

– Regolazione orizzontale mediante vite eccentrico su scodellino: ± 3mm.

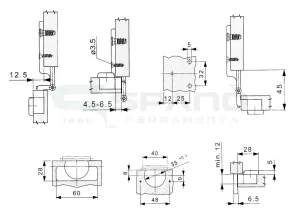

Per ulteriori informazioni tecniche e di montaggio sulla cerniera 180° regolabile per montaggio intermedio si raccomanda di utilizzare lo schema tecnico proposto.

Cerniera 180° regolabile per montaggio intermedio – Dotazione

– Cerniera 180° regolabile per montaggio intermedio ideale per ampia apertura a 180° grazie al perno di rotazione esterno cerniera.
