Tavolo estraibile con gamba a ponte Evolution Atim
Tavolo a grande apertura con gamba a ponte per una maggiore portata
– Evolution è il nuovo sistema che permette l’estrazione di un tavolo di circa 1,0 o 1,5 mt. completo di gamba a ponte da un vano destinato tipicamente all’alloggiamento di un’anta.
– Il frontale dell’anta viene incernierato al telaio del sistema; basta tirare per rilevare il tavolo Evolution.
– Il tavolo Evolution, dotato di gamba a ponte con due ruote regolabili per 25 mm di altezza, riesce a sostenere una portata di circa 100 Kg.
– Il sistema Evolution è ideale per sfruttare appieno l’anta intera della composizione del mobile o in un vano in cui l’anta non è tipicamente prevista (come ad esempio le cucine monoblocco con ante rientranti), garantendo al bisogno un tavolo funzionale e robusto.
– La caratteristica dei trasformabili ATIM, come il tavolo Evolution, è che tutti i loro componenti (guide, gambe, meccanismi e piani o parti in legno) sono integrati al sistema sia in fase di apertura che in chiusura. Non vi è quindi bisogno di riporre in posti diversi parti dello stesso sistema!
– La tecnologia ricca di innovazione della ATIM, unitamente all’alta qualità dei materiali impiegati in guide e meccanismi, fanno del tavolo Evolution un prodotto affidabile e longevo, nonché un elegante elemento di design ed un comodo salvaspaio.
Design: Arch. Giulio Manzoni – Centro ricerca e sviluppo Atim
Tavolo estraibile con gamba a ponte Evolution – Specifiche tecniche
– Il sistema si basa su guida in alluminio inox bronzino e gamba a ponte in acciaio verniciato grigio RAL 7012 opaco (la gamba è disponibile a richiesta in qualsiasi finitura).
– Gamba dotata di due ruote a terra regolabili in altezza di 25 mm.
– Scorrimento guide alluminio su alluminio.
– Portata: 100 Kg equamente distribuiti.
– Lunghezza massima consigliata tavolo Party (E): 1039 mm. versione standard / 1552 mm. versione XL
– Numero pianetti: 2 pz per versione standard / 3 pz per versione XL

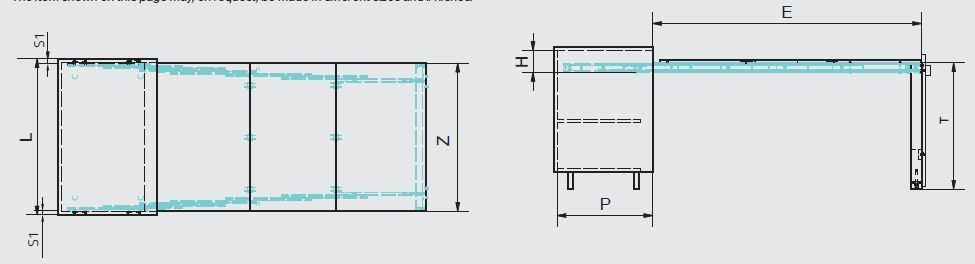

– Il tavolo estraibile con gamba a ponte Evolution è stato pensato per i diversi moduli di cassetto dei mobili. Nella tabella riportata di seguito troverai il prodotto nelle diverse misure disponibili. Si raccomanda di prestare attenzione alle misure indicate.
| Codice | P min. (mm) | H min. (mm) | L (Modulo – mm) | Z (mm) | S1 (Spalla – mm) | E (mm) | T (mm) |
| 411/78.1610.25 | 520 | 120 | 600 | 555 | 15-20* | 1039 | 730-755 |
| 411/78.1611.25 | 520 | 120 | 900 | 855 | 15-20* | 1039 | 730-755 |
| 411/78.1612.25 | 520 | 120 | 1200 | 1155 | 15-20* | 1039 | 730-755 |
| 411/78.1620.25 | 520 | 150 | 600 | 555 | 15-20* | 1552 | 730-755 |
| 411/78.1621.25 | 520 | 150 | 900 | 855 | 15-20* | 1552 | 730-755 |
| 411/78.1621.25 | 520 | 150 | 1200 | 1155 | 15-20* | 1552 | 730-755 |
* Il sistema Evolution è adatto per gli spessori indicati.
La tabella fa riferimento alla gamma Evolution normalmente in produzione, ma può essere realizzabile, su richiesta, in misure e finiture diverse.
Tavolo estraibile con gamba a ponte Evolution – Dotazione
– Telaio tavolo estraibile Evolution con guide in alluminio inox bronzino e gamba a ponte in acciaio verniciato grigio RAL 7012 opaco.
– L’articolo NON prevede la fornitura dei piani.
– Cerniera invisibile opzionale per pianetti (cod. 2.8029912.12) su richiesta.
