Sistema per porta scorrevole in legno DIVA AIR ammortizzato – 18A
Innovativo ed elegante sistema scorrevole per porta di portata 80 kg e distanza da parete 18 mm.
– Guarnitura per porta scorrevole in legno esterno muro con nuovo fermo ad aria ammortizzato e brevettato dalla Ternoscorrevoli.
– Il sistema DIVA AIR ridisegna il concept di porta scorrevole esterno muro con l’assenza della copertura del profilo di scorrimento.
– Il binario superiore a doppia parete in alluminio anodizzato argento costituisce la base di scorrimento del sistema DIVA AIR, oltre che fornire un elegante elemento estetico dal design moderno e accattivante.
Sistema scorrevole DIVA AIR Legno ammortizzato – Funzionamento
Catalogo sistema per porta scorrevole DIVA AIR Legno
Consulta il catalogo della Terno Scorrevoli del sistema ammortizzato DIVA AIR per porta scorrevole in legno per verificare nel dettaglio i componenti del kit proposto. Troverai schemi di montaggio e diverse varianti del sistema DIVA AIR da integrare alle informazioni riportate di seguito.

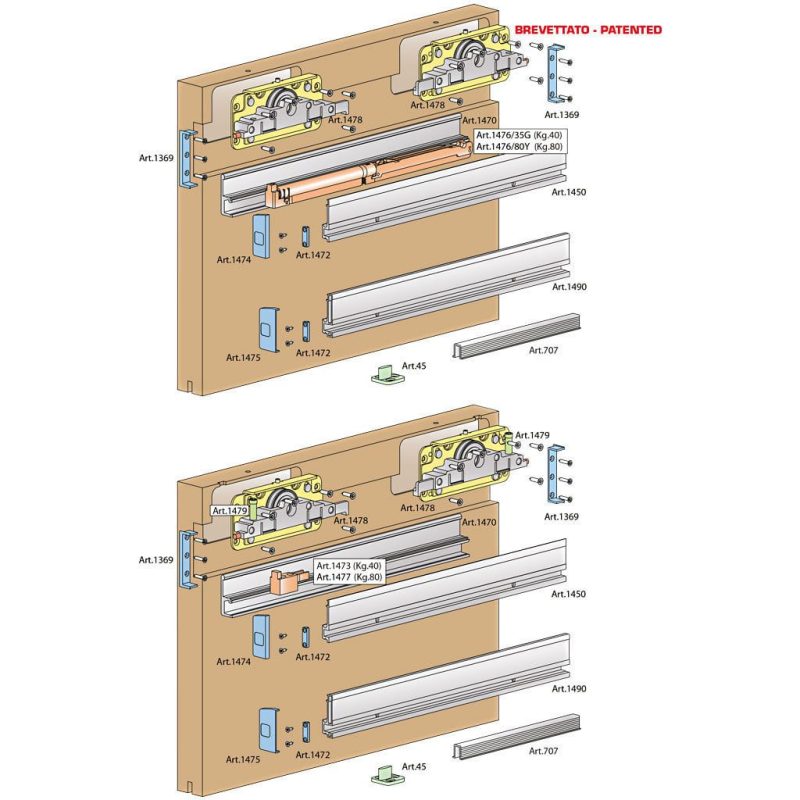

– Il binario a doppia parete (Art. 1490 e 1470) fornisce il profilo di scorrimento del sistema e viene fissato a parete con possibilità di regolazione (+ o – 2 mm.)
– All’interno del binario viene posizionato l’ammortizzatore ad aria brevettato.
– Le ruote scorrevoli (Art. 1478) vengono incassate direttamente sul retro della porta in legno.
– La porta scorrevole viene quindi agganciata al binario ponendo i relativi fermi e coperture terminali del binario (Art 1475).
– Gli scorrevoli sono provvisti di attivatori per l’ammortizzatore ad aria per garantire un’apertura e chiusura soft della porta.
– La fresata inferiore sulla porta scorrevole permette di posizionare il fermo Art. 45 il quale opera come fine corsa e ulteriore guida nello scorrimento.
N.B.: verifica che lo spessore dell’eventuale battiscopa a parete sia inferiore alla distanza tra porta e parete garantita dal sistema DIVA AIR 18A (ovvero 18 mm.)
Sistema scorrevole DIVA AIR Legno ammortizzato – Specifiche tecniche
– Sistema per porta scorrevole ine legno esterno muro.
– Lunghezza binario a doppia parete: MT.2.
– Portata: 10 – 80 Kg
– Distanza porta da parete: 18 mm.
– Spessore porta scorrevole: Min 30 mm.
– Larghezza porta scorrevole: Min 700 mm.
– Tipo di fermo: ammortizzato ad aria brevettato Ternoscorrevoli
Sistema scorrevole DIVA AIR Legno ammortizzato – Specifiche tecniche
Guarnitura completa per porta scorrevole in legno modello DIVA AIR ammortizzata 18A e composta da:
– Kit binario a doppia parete in alluminio anodizzato argento da MT.2 completo di coperture e terminali.
– Nuovo ammortizzatore ad aria brevettato Ternoscorrevoli.
– Kit ruote scorrevoli con attivatore per ammortizzatore.
– Femo fine corsa inferiore.
– Viteria di fissaggio.
